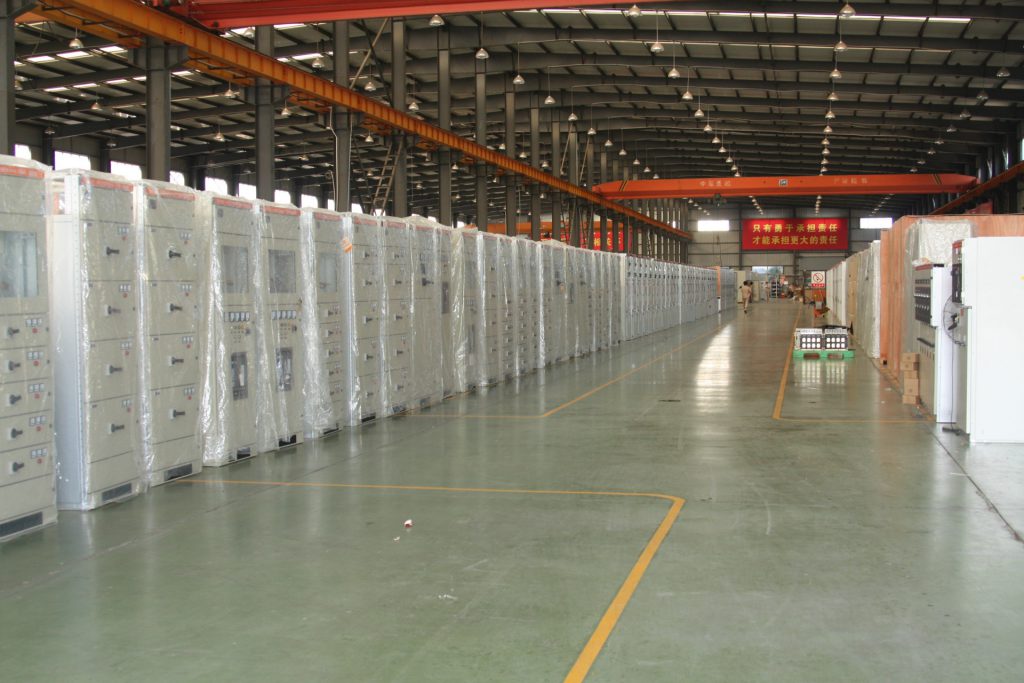

高壓開關柜測溫方式

對于電氣設備在運行中存在的異常溫升現象，為防止溫升導致事故，在日常運行中，高壓開關柜大多采用在運行設備上貼測溫片和紅外測溫儀的方式定時巡視檢測溫度。

測溫片

測溫片的顏色隨被測試點溫度的變化而變化。根據其顏色即可判斷被測點大致溫度，優點是操作簡單，成本低廉；缺點是準確度低、可靠性差（憑個人經驗來判斷溫度）。用測溫片測試溫度的方法是將其貼于裸露電氣設備連接點，監測其溫度變化，只有在運行人員巡視設備時才能發現過熱缺陷，存在因設備較高不便于觀察以及受產品有效期限制需定期更換等問題。

紅外測溫儀

紅外測溫儀屬于非接觸式測溫，優點是測量范圍大，準確度較高，可靠性較好；缺點是設備昂貴，且需大量人力定期巡測，無法實現溫度實時在線監測，另外受太陽光的干擾測量誤差大。采用紅外測溫儀對裸露設備連接點進行測溫時，受測量時間以及通過的電流等因素影響，并不能完全發現溫度異常情況，無法做到實時監測，且對封閉開關柜內的接觸點無法進行測溫。

以上兩種測溫方式都不能及時、準確地掌握電氣設備運行時各連接點溫度的變化情況，存在局限性。

開關柜光纖溫度在線監測系統

光纖溫度在線監測系統由光纖溫度傳感器、光纖溫度監測顯示裝置以及光纖測溫主機三部分組成。

在高壓柜的光纖測溫安裝方式

將光纖溫度傳感器安裝在高壓設備的被測點上，一般固定在高壓設備、母線或?qū)w連接點、斷路器觸頭等位置，當高壓設備運行時，光纖溫度傳感器自動從高壓設備上感應出微弱的電量，經穩壓處理后提供給測量和通信設備；溫度監測裝置向光纖溫度傳感器發射詢問指令，溫度傳感器接收后返回測量數據，監測裝置對數據進行解碼計算后得出被測點溫度。如果被測點溫度超過預設的報警值，將發出超溫報警信號；監測裝置有RS485串行通信口與監控計算機相連進行數據傳輸，也可通過GPRS移動通信網或綜合自動化系統將所有監測數據上傳集控中心。

開關柜光纖測溫的優點

（1）熒光光纖溫度在線監測技術實現了溫度數據的實時測量，運行人員根據設備運行溫度數據，可直觀判定設備運行是否正常，提高了發現因溫度過熱造成設備缺陷的及時性和準確性。

（2）采集終端（溫度監測裝置）接收到的數據可與設定值對比從而實現超溫報警等功能，有效防止因接觸不良等原因?qū)е略O(shè)備過熱事故的發生。

（3）溫度監測設備安裝范圍可選擇全部安裝或只選擇在大負荷回路安裝，具有選擇性強、靈活方便等優點，還可達到節省投資的目的。

光纖測溫系統應用范圍

開關柜光纖溫度在線監測技術不僅可對斷路器動靜觸頭連接點、母線連接點、隔離開關閘刀觸頭以及其他電氣設備連接點進行實時在線溫度監測，還可用于干式變壓器測溫、高壓電纜接頭等電氣設備的溫度監測，應用前景非常廣泛。

（1）光纖溫度在線監測技術可從根本上消除全封閉的電氣設備各接點溫度監測盲點，解決以往無法檢測的問題。從本質上改變運行人員周期巡視接點溫度的管理模式，提高工作效率，節約人力、物力資源，經濟效益明顯。

（2）可根據溫度在線監測數據判定電氣設備運行情況，進而確定檢修周期及檢修項目，給變電所狀態檢修提供決策依據。

（3）光纖溫度在線實時監測的數據可作為無人值守變電所的設備運行監控的重要節點數據，給變電所的運行監控和缺陷收集提供強有力的技術支持。

（4）光纖溫度在線實時監測可讓變電運行人員及時發現高壓設備故障征兆，提前采取有效措施，這對保障設備運行安全、提高供電可靠性具有重要的意義。
